1.1简介

alt text

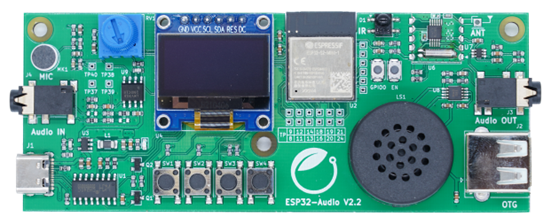

图1.1实物图

本平台使用了乐鑫公司的ESP32-S2-Mini-1模块，ESP32-S2-MINI-1是一颗通用型Wi-Fi MCU模组，功能强大，具有丰富的外设接口，可用于可穿戴电子设备、智能家居等场景。ESP32-S2-MINI-1采用PCB板载天线，模组配置了4MB SPI flash，采用的是 ESP32-S2FN4 芯片。该芯片搭载了Xtensa® 32 位LX7 单核处理器，工作频率高达 240 MHz。用户可以关闭 CPU 的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。ESP32-S2-FH4 还集成了丰富的外设接口。

板卡适用范围：

  • 适用于大二学生或嵌入式系统入门者、物联网专业同学
  • WiFi的连接、云服务的接入和使用
  • 数字音频信号处理

对技能的提升：

  • 嵌入式系统/C编程或MicroPython编程
  • WiFi系统使用及编程
  • 嵌入式系统中总线的使用和编程 - SPI、I2C
  • 按键信息输入（包括消抖）和OLED参数显示、波形显示、菜单设计
  • 模拟电路 - 音频运算放大器的使用、模拟滤波器、模拟开关的使用
  • ADC、DAC的使用，PWM的使用
  • 数字信号处理 - 音频处理、FFT、数字滤波、音效合成等
